Detalles del producto

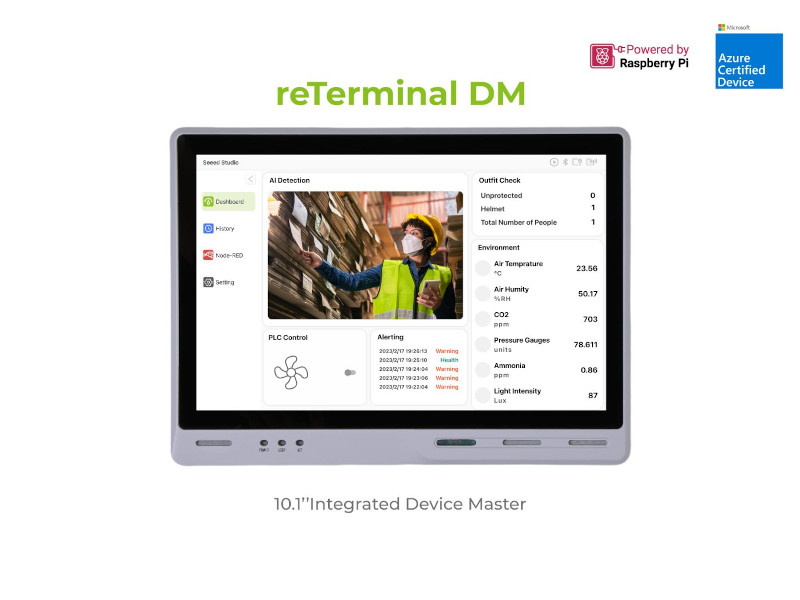

Un HMI industrial de código abierto de 10,1": un maestro de dispositivos integrado para unificar el flujo de datos y gestionar el dispositivo in situ.
Basado en Raspberry Pi CM4, y como dispositivo todo en uno Panel PC, HMI, PLC, IIoT Gateway, reTerminal DM es una nueva generación de concentrador de detección interactivo con una pantalla grande de grado industrial IP65.
Está equipado con una rica escalabilidad y conectividad híbrida, compatible con bus CAN, RS485, RS232, puerto Gigabit Ethernet y otras interfaces, así como potentes capacidades de comunicación inalámbrica como 4G, LoRa®, WiFi y BLE.
También está equipado con una pantalla más grande, niveles de protección industrial más estrictos e interfaces industriales más completas, diseñado como la versión avanzada de reTerminal.
Características
- Diseño robusto para entornos de trabajo difíciles: Panel frontal IP65, temperatura de funcionamiento -10~50°C
- Diseño de código abierto en software y hardware: Alimentado por Raspberry Pi CM4, fácil para la personalización o derivados con el diseño de extensiones PCIe (flexible para NVME SSD, Dual 1000M Ethernet, Dual USB 3.0, Puerto COM RS485/232, y más personalizaciones)
- Maestro de dispositivos rentable: HMI, PLC, Panel PC y gateway todo en uno. Perfecto para los dispositivos hub distribuidos
- Programación de bajo código para aplicaciones basadas en eventos: Node-RED integrado de forma nativa para la edición basada en flujos y la implementación con un solo clic, compatible con todo el software que se ejecuta en Raspberry Pi
Aplicación
reTerminal DM es un maestro de dispositivos integrado que puede funcionar como un dispositivo HMI/PLC/Gateway/Panel PC todo en uno, trabajando en la capa de borde de la arquitectura IOT, unificando el flujo de datos y gestionando los dispositivos in situ, reduciendo la gran brecha entre los sistemas heredados y las modernas infraestructuras IT en varios escenarios de aplicación. Puede bajar a los dispositivos de borde
- controladores de borde, coordinando máquinas heredadas mediante protocolos de conversación ilimitados y software flexible.
- gateways y sensores ambientales, conectándose a la infraestructura de TI para proporcionar una nueva frontera de datos que se adapte a los cambios.
- Cajas de IA, ofrecen mejores perspectivas y son capaces de gestionar múltiples flujos con configuraciones sencillas. Combinándolas con la IA y la automatización, se industrializarán muchas más operaciones.
Y se conectarán a la nube y al extremo de la aplicación con sus capacidades de conectividad híbrida.
Especificación
Basic | |
CM4 Quad-core Cortex-A72@ 1.5GHz | CPU |
8GB | Memoria |
32 GB eMMC | Almacenamiento |
Raspbian SenseCraft Edge OS | Soporte OS |
Pantalla | |
10.1'' | Talla |
1280 x 800 | Resolución máxima |
16.7M (8-bit) | Max. Colores |
400 | Luminancia (nit) |
170/170 |
Angulo de visión (H/V°)
|
30000 | Duración de la retroiluminación (horas) |
Capacitivo de 10 puntos | Tipo táctil |
7H | Dureza del lápiz |
Vídeo y Audio | |
| Vídeo | HDMI2.0 |
Audio | Micrófono x 2 |
Cámara
| CSI (opcional) |
Interfaz | |
Ethernet | 1 x 10/100/1000 Mbps |
USB | 2 x USB-A 2.0 Host |
RS485 | 1 x RS-485 > Bloque de terminales |
RS232 | 1 x RS-232 > Bloque de terminales |
CAN | 1 x CAN-BUS > Bloque de terminales |
DI | 4x DI > Bloque de terminales |
DO | 4x DO > Bloque de terminales |
40pin GPIO | Inside |

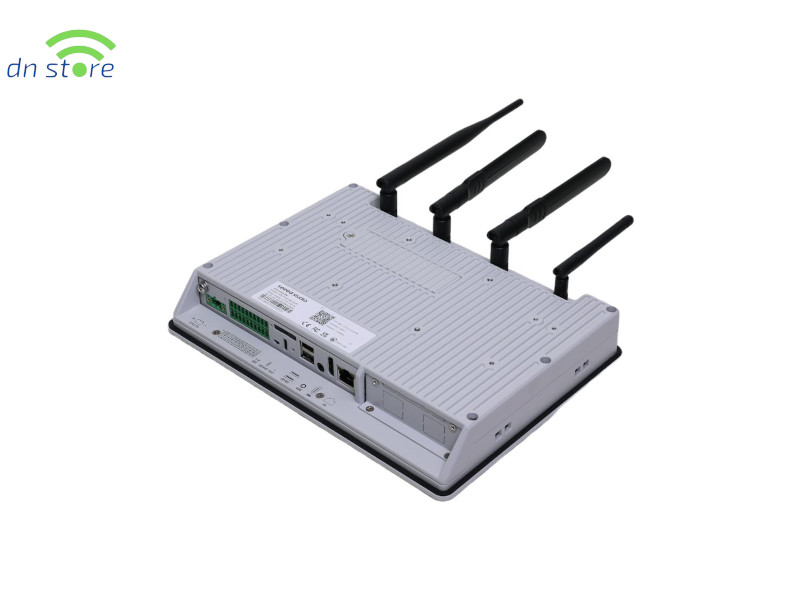

Wireless Communication | |
Wifi | On-chip WiFi *This optional feature requires the additional purchase of a Raspberry Pi CM4 Antenna Kit (SKU 114992364) |
BLE | On-chip BLE |
LoRa | Mini-PCIe for LoRaWAN (optional) *This optional feature requires the additional purchase of a LoRa Antenna Kit (SKU 110061501) and a region-optional LoRaWAN Gateway Module (SPI) (SKU 114992967, 114992549) |
Cellular | Mini-PCIe for 4G (optional) *This optional feature requires the additional purchase of a 4G Antenna Kit (SKU 110061502) and a region optional LTE Cat 4 Module (SKU 113991134, 113991135) |
Power | |
Input | 2-pin Terminal Block |
PoE | 12.95W PoE (optional) *This optional feature requires the additional purchase of a PoE Module Kit (SKU 110991925) |
Power Range | 12~24V DC *There is no adapter in the standard product. Please purchase the correct Power Adapter (SKU 110061505, 110061506) version separately if required. |
Power Consumption | 6W Typ. 9W Max. |
Power Switch | NO |
Reboot Switch | YES |
Environment | |
Ingress Protection | IP65 Front Panel |
Operating Temperature | -10~50 °C |
Storage Temperature | -20~70 °C |
Humidity (Operating) | 10~95% RH |
Mechanical | |

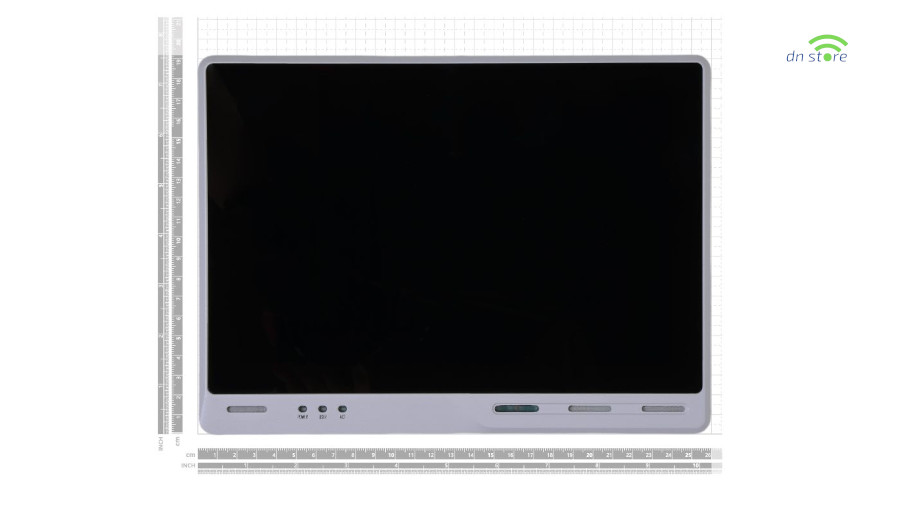

Dimension (W x H x D) | 259.4 x 191 x 42.2 mm |
Enclosure | Die-cast Aluminum Alloy |

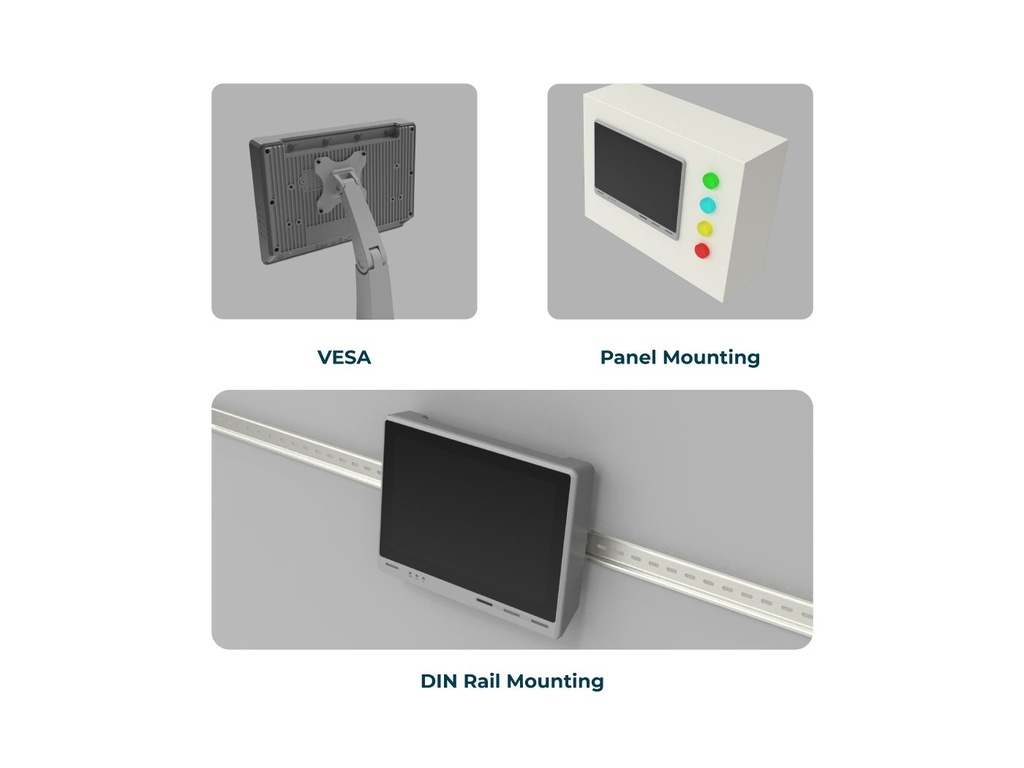

Mounting | Panel, VESA, Din-Rail *There is no mounting accessories in the standard product. If Panel mount Kit (SKU 110061503) or Din-Rail mount Kit (SKU 114070181) accessories are required, please purchase them separately. |
Weight (Net) | 1.8Kg |
Vibration Resistance | 5 Grms random vibration (5 ~ 500Hz) during operation, IEC60068-2-64 |
Shock Resistance | Operating 50 G peak( 11ms duration), IEC 60068-2-27 |
Certification | |
CE, FCC, UCKA, RoHS, Telec, REACH | |
EMC | |
ESD | EN61000-4-2, Level 3 |
EFT | EN61000-4-4, Level 2 |
Surge | EN61000-4-5, Level 2 |
Others | |
RTC | High Accuracy RTC |
Hardware WatchDog | 1~255s |
Security | ATECC608A |
Warranty | 2 Years |
Heat dissipation | Fanless |
