Wio Terminal LoRaWAN Field Tester Kit: Plug and Play LongFi Network Monitor for Helium Network

https://www.dnstore.io/web/image/product.template/8/image_1920?unique=9ca81ad

Wio Terminal LoRaWAN es un aparato diseñado para medir la cobertura de la red.
Helium Mapper

88,00 € 88.0 EUR 88,00 €

112,00 €

Not Available For Sale

    Esta combinación no existe.


    Wio Terminal LoRaWAN Field Tester Kit: Plug and Play LongFi Network Monitor for Helium Network

    Wio Terminal LoRaWAN es un aparato diseñado para medir la cobertura de la red.
    Helium Mapper

    88,00 € 88.0 EUR 88,00 €

    112,00 €

    Not Available For Sale

      Esta combinación no existe.

      NOTAS IMPORTANTES:

      1. Ten en cuenta que si flasheas un firmware diferente en el dispositivo, corres el riesgo de perder la configuración del mismo.
      2. Wio Terminal Chassis-Bateria no esta incluido en este kit, comprarlo por separado si lo necesitas.

      DESCRIPCIÓN DEL PRODUCTO

      Este Wio LoRaWAN FieldTester es un monitor de red todo en uno de LongFi plug-and-play para la red Helium. Por ejemplo, le ayudará a saber cuántos Hotspots alrededor podrían conectarse en una posición dada, también, ayuda a enriquecer los mapeadores de la red para conocerse y compartir la cobertura real de la red. Cuando el Wio LoRaWAN Fiel Tester se "conecta" a un Hotspot (punto de acceso) genera tráfico de paquetes de datos.

      Una de las cosas importantes cuando compras este Wio Terminal de nuestro web site es que ya viene configurado para que te conectes a la red de helium y precargado con DC créditos para que puedas utilizarlo desde el inicio.





      Ayuda a construir el mapa de cobertura global. Este mapa demuestra que la red se puede utilizar para aplicaciones profesionales/industriales asegurándose de que los sensores se puedan implementar en las áreas deseadas. Esto le da valor a largo plazo a nuestros activos.

      En una zona en particular donde aún no se ha implementado un punto de acceso, puede asegurarse de que será presenciado por algún otro punto de acceso y de esa manera verificar la viabilidad de implementar un nuevo punto de acceso en zonas excéntricas donde la recompensa de escala es mayor.


      Con la aplicación Helium Cargo,, puede realizar un seguimiento en tiempo real de usted mismo o de un activo en una zona cubierta.

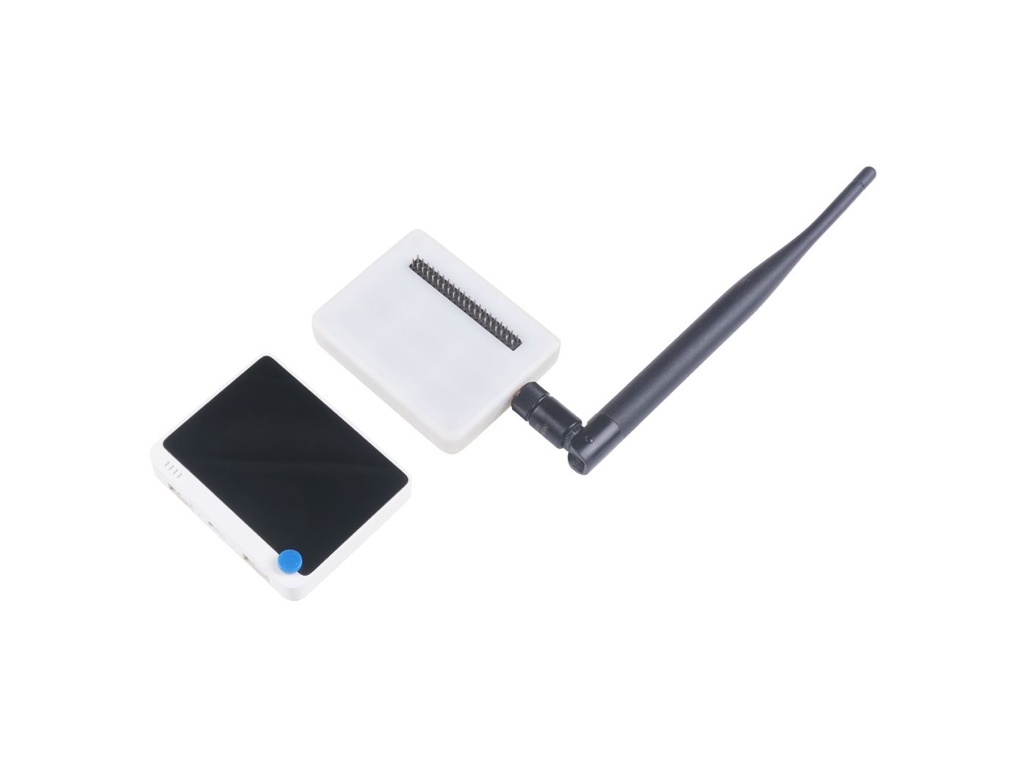

      Lista de piezas:

      • 1 terminal Wio;
      • 1 cable corto USB tipo C;
      • 1 chasis de terminal Wio - LoRa-E5 y GNSS;
      • 1 antena (EU868).

      Características

      • Probador de campo Wio Terminal LoRaWAN listo para usar. ¡Sin configuración, solo enciéndalo! La comunicación incluida permite un uso normal de 3 a 5 años;
      • Tamaño compacto, compatible con la carga del banco de energía tipo C para llevar el dispositivo a todas partes;
      • Monitoree el rendimiento de la red LongFi desde el campo para verificar la cobertura y conocer los diferentes Gateways / Hotspots que cubren un lugar determinado;
      • Encuentre los mejores lugares para implementar nuevos Gateways/Hotspots;
      • Visualización directa de información de red y GPS en la pantalla de la Terminal Wio.

      Aplicaciones

      El WioLoRaWanFieldTester proporciona diferentes funciones, todo en uno:

      • Probador de campo: permite monitorear el rendimiento de la red LoRaWan / LongFi desde el campo. De esa forma podrás verificar la cobertura y conocer los diferentes Gateways/Hotspots que cubren un determinado lugar. Ayuda a encontrar los mejores lugares para implementar nuevos Gateways / Hotspots, comparar diferentes lugares para optimizar la implementación de la red. Puede mostrar  la intensidad de la señal en tiempo real y permite probar diferentes parámetros de red.

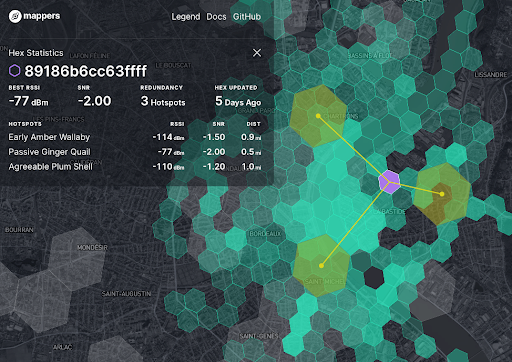

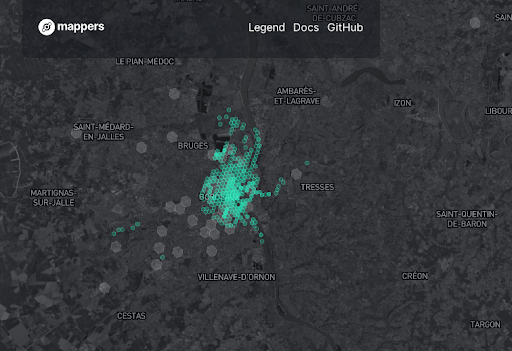

      • Mapper: transfiere automáticamente las posiciones a los mapeadores de red - Helium Mappers y Coverage Map - para crear un mapa de cobertura. Este mapa es realmente importante para comprender dónde es posible utilizar la red. Es un punto clave para dar confianza a la red y motivar a los proveedores de servicios a utilizarla.

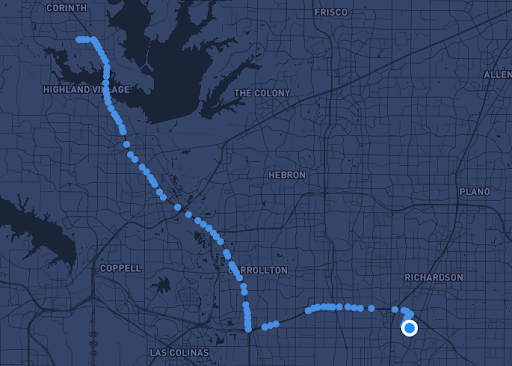

      • Rastreador: se puede conectar a servicios de rastreo como carga para rastrear automóviles, personas, activos en tiempo real.
      • Multizona: admite EU868, AS923, US915, KR920, IN865, AU915
      • Amigable para desarrolladores: compatible con más de 300 módulos Plug&Play Grove para crear nodos IoT. El firmware es de código abierto y se puede actualizar como mover un archivo a un directorio.

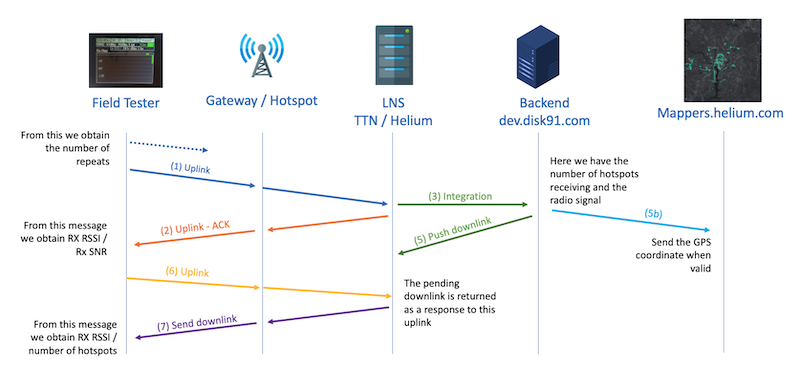

      Principios

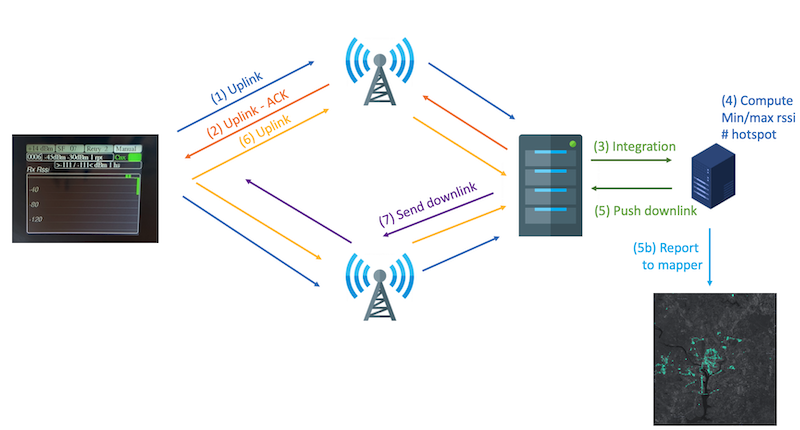

      • Cuando Wio Terminal se conecta a la red, comienza a enviar mensajes de forma regular, mientras tanto, el GPS incorporado obtiene la posición del dispositivo en tiempo real. Este mensaje es reconocido por la red para recuperar la información solicitada para la prueba de campo. Cada uno de los mensajes es procesado por una aplicación dedicada que computa información avanzada de prueba de campo que luego se transmite al dispositivo. Cuando la calidad de la señal GPS es correcta, la ubicación se transfiere a los mapeadores y servicios de seguimiento.
      • Toda la información de las pruebas de campo se muestra en la pantalla de la terminal Wio, donde también puede configurar diferentes parámetros de radio.

      Más información: Cómo funciona WioLoRaWanFieldTester.

      Reutilización de hardware

      El probador WioLoRaWanField está hecho de piezas estándar que se pueden usar para muchas aplicaciones diferentes y podrá reutilizar el hardware para muchas aplicaciones diferentes. Si actualiza un firmware diferente en el dispositivo que la compilación oficial disponible en el proyecto de GitHub , corre el riesgo de perder la configuración del dispositivo. No podremos proporcionarle las credenciales correspondientes y perderá su suscripción. Puede configurar el dispositivo en cualquier momento con sus propias credenciales en la consola de helio siguiendo el proceso de configuración descrito en el proyecto de código abierto Github.

      lorawan-field

      ... y la forma en que interactúan a lo largo del tiempo:

      lorawan-field

      Acerca de WioTerminal

      • Wio Terminal  es compatible con Arduino y Micropython, construido con un  microcontrolador ATSAMD51  con conectividad inalámbrica compatible con  Realtek RTL8720DN . Su velocidad de CPU es de  120MHz (Boost hasta 200MHz).  El chip Realtek RTL8720DN es compatible con Bluetooth y Wi-Fi y proporciona la columna vertebral para los proyectos de IoT. El terminal Wio está  altamente integrado  con  una pantalla LCD de 2,4", hay una IMU integrada (LIS3DHTR), micrófono, zumbador, ranura para tarjeta microSD, sensor de luz y emisor de infrarrojos (IR 940nm) .
      • Con Wio Terminal, detecte y etiquete los datos del mundo real con más de 300 Groves creados por Seeed y visualícelos a través de Azure IoT Central Platform para crear un proyecto de IoT de extremo a extremo.

      Especificaciones - Terminal WIO



      Chip principal

      Número de pieza del fabricante:  ATSAMD51P19
      Procesador central:  ARM® Cortex®-M4F funcionando a 120 MHz
      Memoria:  Flash externo de 4 MB, RAM de 192 KB
      Velocidad máxima: 200MHz
      Destello externo: 4 MB
      Temperatura de funcionamiento:  -40°C ~ 85°C (TA)


      Pantalla LCD

      Resolución: 320x240
      Tamaño de la pantalla: 2,4 plugadas
      Unidad de circuito integrado: ILI9341


      Conectividad inalámbrica

      Número de pieza del fabricante: RTL8720DN
      CPU KM4: ARM® Cortex®-M4F @ 200MHz
      CPU KM0:
        ARM® Cortex®-M0
      Wifi: 802.11 a/b/g/n 1x1, doble banda 2,4 GHz y 5 GHz
      Bluetooth: Soporte BLE5.0

      Módulos incorporados

      Acelerómetro: LIS3DHTR
      Micrófono: 1.0V-10V -42dB
      Vocero: ≥78dB @10cm 4000H0z
      Sensor de luz: 400-1050nm
      Emisor de infrarrojos: 940nm



      Interfaz

      Ranura para tarjeta MicroSD: Máximo 16GB
      GPIO: 40 pines (compatible con Raspberry Pi)
      Protocolo admitido: SPI, I2C, I2S, ADC, DAC, PWM, UART (serie)
      Arboleda: 2 (multifunción), para digital, analógico, I2C y PWM
      FPC: 20 pines
      USB tipo C: Alimentación y USB-OTG


      Interfaz de operación

      Interruptor de 5 posiciones
      Interruptor de encendido/restablecimiento
      Botón definido por el usuario *3

      Recinto

      Montaje: Imanes integrados y dos orificios de montaje
      Dimensión: 72 mm * 57 mm * 12 mm
      Materiales: ABS+PC



      Soporte de software

      Arduino
      Micropitón
      ArduPy
      En el firmware
      Código de estudio visual

      CircuitPython (¿Cómo ejecutar CircuitPython en Wio Terminal ?)

      Wio Terminal LoRaWan Chasis con Antena

      Parámetros
      Especificaciones
      Suministro de voltaje
      3V3
      LoRa-E5
      Frecuencia: UE868/US915/AU915/AS923/KR920/IN865
      Prototcolo: LoRaWAN
      Sensibilidad: -116.5dBm ~ -136dBm
      Modulación: LoRa, (G)FSK, (G)MSK, BPSK






      Quectel L76-LB

      Bandas receptoras:
      • GPS L1/Galileo E1 C/A: 1575,42 MHz
      • GLONASS L1 C/A: 1602.5625MHz
      • BeiDou B1 C/A: 1561.098 MHz

      Canal:

      • 33 canales de seguimiento
      • 99 canales de adquisición
      • 210 canales PRN

      Sensibilidad:

      • Adquisición: -148dBm
      • Seguimiento: -165dBm
      • Readquisición: -160dBm
      Interfaces
      Wio Terminal 40-PIN (2x20 cabezales macho)
      Recinto
      Dimensión: 72 mm * 57 mm * 12 mm
      Materiales:  Impresión 3D con ABS

      ECCN/HTS

      CÓDIGO HS
      9031809090
       CÓDIGO USHS
      9031808070
